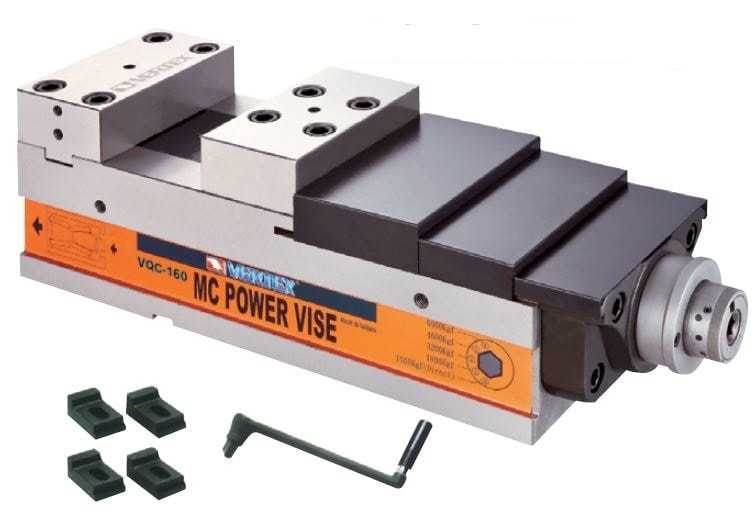

Mekanik MC Mengene

Mekanik MC Mengene

Özellik

1- Kompakt dizayn,rijit ve yüksek kapama gücü.

2- Mafsal destekli mekanizma.İşleme parçasını,iç yapısındaki disk yayı ile esnek biçimde tuttuğu sürece titreşim ve şoklara karşı sürekli bir kapama,gücü sağlar.

3- Yüksek kapama gücü.

4-Geniş çene darbe aralığı.

5- Gövde FCD60 yüksel kaliteli sünek dökme imale edilmiştir.Darbe ve akmaya dirençlidir.

6- Hareketli kayma yatakları sertleştirilmiş ve taşlanmıştır.

7- İç mekanizması talaş ve kire karşı korunmuştur.

8- Hızlı kapanma ve kilitlenme sistemi ile kolay kullanımlıdır.

No	Test Cinsi ( Her 100 mm için )	Garanti Edilen Değerler
1	Paralellik : Hareketl, yüzey ile taban yatağı	0.01/100 mm
2	Karesellik : Haraketli yüzey ile çene pleyti	0.02/100 mm
3	Karesellik : Çene pleyti yatağındaki anahtar yolları	0.02/100 mm
4	Paralellik : Hareketli yüzeydeki test bloğu ile yatak yüzeyi	0.02/100 mm

Sip.Kodu	A	B	a	D	P	R	G	H	J	K	L
VQC-125	366	140	126	124,5	78	74	66	100	40	86	452
VQC-160	456	165	161	159,5	86	86	58	120	45	98	554
VQC-160L	536	160	162	160	86	86	58	115	45	98	634
VQC-200L	616	180	202	200	102	98	74	110	70	98	711

Sip.Kodu	Çene - H	Çene Açılım - C	H	Max.Kapama Gücü ( KN )	Ağırlık (kg)
VOC-125	40	205	140	40	40,4
VQC-160	45	275	165	60	72,3
VQC-160L	45	355	165	60	78,6
VQC-200L	70	405	190	60	108

Sip.Kodu	M	N	Q	W	X	Y	Çene Açılım	f	J	n
VOC-125	65	21	74	135	18	7	205	20	216	145
VQC-160	78	21	94	170	18	7	275	20	286	145
VQC-160L	78	21	94	174	18	7	355	20	286	145
VQC-200L	75	21	96	217	18	7	405	20	286	177
