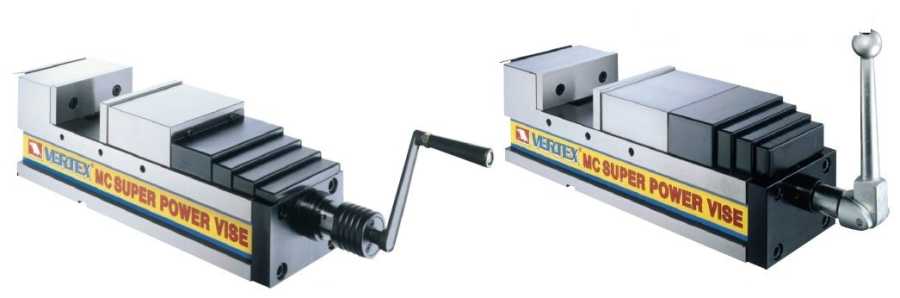

Hidrolik Mc Mengene

Hidrolik Mc Mengene

Özellik


1- Çok kuvvetli hassas hidrolik mengene, yatay ve dikey yönlü ağır işlemler için uygundur.

2- Parçaların yukarı kalkmasını önlemek amacıyla çeneler aşağı doğru basan yarım daire segmenti kullanılmıştır.

3- Gerilimi alınmış dökme demirden üretilmiştir. Kullanılan malzeme kesme işlemleri esnasında hassas bir dayanıklık sağlar.

4- Hareketli yüzeyler 45° HRC'ye kadar sertleştirilmiştir. Bu sayede yüksek dayanıklılık ve hassasiyet elde edilmiştir.

5- Ayar vidası sayesinde herhangi bir anda hareketli çene istenen hassasiyete ayarlanabilir.

6- Daha geniş açılım sağlamak amacıyla 4 farklı pozisyona ayarlanabilir.

No	Konu	Jıs Seviye1 Değeri	Garanti Edilen Değerler
1	Yan Kanallar ile yatak hassasiyeti	0.020/100 mm	0.010/100 mm
2	Taban kama kanalları ile çenelerin hassasiyeti	0.020/100 mm	0.015/100 mm
3	Çenelerin birbirine göre paralelliği	0.020/100 mm	0.020/100 mm
4	Tam açılım anında test bloğununmengene tabanına göre paralelliği	0.020/100 mm	0.030/100 mm
5	Mengene yatağının yüzeyinin tabana göre paralelliği	0.020/100 mm	0.015/100 mm

Ölçüler mm olarak verilmiştir.

Sip. Kodu	A	B	C	D	E	f	G	I	Max Çene Açılımı J	Max. Çene Açılımı J1	Max. Çene Açılımı J2	Max. Çene Açılımı J3	Kapama Gücü	Ağırlık
V-VMC-100HV	101	340	407	85	48	80	125	16	125	190	230	320	4000 kgf	27
V-VMC-130HV	131	405	535	95	55	85	150	18	180	240	290	380	5000 kgf	40
V-VMC-160HV	161	495	625	10	58	100	165	18	240	320	360	470	6500 kgf	58
V-VMC-200HV	201	570	700	110	63	108	190	18	280	360	420	540	8000 kgf	87
