Yatay Tabanlı İtme Çekme Bağlantı Elemanı - 511

Yatay Tabanlı İtme Çekme Bağlantı Elemanı - 511

Özellik

1- Galvaniz kaplı , yüksek kaliteli çelik sac aksamı

2- Paslanmaz perçinler ve sertleştirilmiş burçlar

3- Yağa ve yanmaya dayanıklı baskı parçası

Sipariş Kodu	Model	F1     (N )	F3     ( N )	Fi - verim  ( F1 : Fi )	Baskı Vidası	Strok	Ağırlık (gr)
511-0-M	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	550	700	20.1	M4x25	15	87
511-0	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	550	700	20.1	M4x25	15	87
511-1	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	800	970	24:1	M5x35	22	130
511-2	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	1500	1700	26:1	M6x40	27	270
511-3	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	2500	2640	27:1	M8x50	38	490
511-5	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	3500	3700	38:1	M10x70	53	960
511-6	Yatay Tabanlı İtme-Çekme Bağlantı Elemanı	4500	4650	38:1	M10x70	53	1070
S 511-0-M	Paslanmaz Yatay Tabanlı İtme-Çekme	550	700	20.1	M4x25	15	87
S 511-0	Paslanmaz Yatay Tabanlı İtme-Çekme	550	700	20.1	M4x25	15	87
S 511-1	Paslanmaz Yatay Tabanlı İtme-Çekme	800	970	24:1	M5x35	22	130
S 511-2	Paslanmaz Yatay Tabanlı İtme-Çekme	1500	1700	26:1	M6x40	27	270
S 511-3	Paslanmaz Yatay Tabanlı İtme-Çekme	2500	2640	27:1	M8x50	38	490
S 511-5	Paslanmaz Yatay Tabanlı İtme-Çekme	3500	3700	38:1	M10x70	53	960
S 511-6	Paslanmaz Yatay Tabanlı İtme-Çekme	4500	4650	38:1	M10x70	53	1070

F1

:

Baskı Kuvveti

F3

:

Tutma Kapasitesi

Fi

:

Uygulama Kuvveti

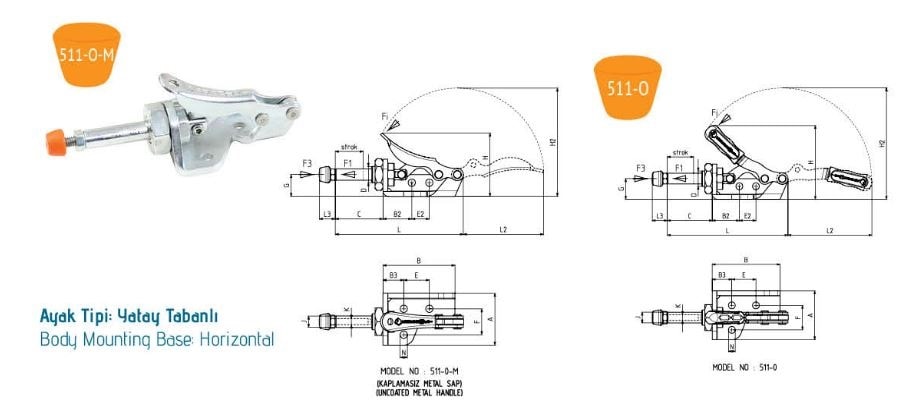

Sipariş Kodu	A	B	B2	B3	C	D	E	E2	F	G	H	H2	J	K	L	L2	L3 min.	L3 max.	N
511-0-M	32	45	18	13	32	M10x1	16	11	16	13,5	39	67	7	M4	82	50,5	10	25	Ø4,5
511-0	32	45	18	13	32	M10x1	16	11	16	13,5	48	73	7	M4	82	56	10	25	Ø4,5
511-1	44	20	11,5		34	M12x1,5	21,5-31,5			19,5	79,5	92	8	M5	73	68,5	15	38	5,5x10,5
511-2	53	24,5	15,5		42	M16x1,5	30-40			24,5	96	111	10	M6	89	80	19	46	6x11
511-3	60	30	17,5		56	M20x1,5	33,5-42,5			30,5	137	140	12	M8	116	80	24	58	6,5x11
511-5	78	36	21		75	M24x1,5	42-57			38	152	179	14	M10	155	135	32	74	8,5x16
511-6	78	36	21		75	M24x1,5	42-57			38	152	179	16	M10	155	135	32	74	8,5x16
