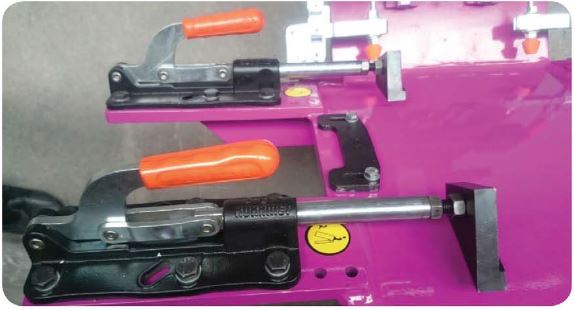

Döküm Gövdeli İtme Çekme - 532

Özellik

1- Gövde mukavemetli GGG-60 döküm malzemeden üretilmiştir. Ayrıca siyah elektro statik toz boya ile boyanmıştır.

2- Mekanizma parçaları çelik malzemeden üretilmiştir.Korozyon direnci için galvaniz kaplama yapılmıştır.

3- Mil, yüksek aşınma direnci ve korozyon direnci için sert krom kaplı malzemeden üretilmiştir.

4- Ağır iş uygulamalarında kullanıma uygun mukavemetli ürünlerdir.

Sipariş Kodu	Model	F1    ( N )	F3       ( N )	Fi - verim  ( F1 : Fi )	Baskı Vidası	Strok	Ağırlık   ( gr )
532-3(Ø12 )	Döküm Gövdeli İtme Çekme Bağlantı Elemanı	2500	3700	16:1	M8x50	38	590
532-3(Ø14 )	Döküm Gövdeli İtme Çekme Bağlantı Elemanı	2500	4000	16:1	M8x50	38	610
532-4(Ø16 )	Döküm Gövdeli İtme Çekme Bağlantı Elemanı	4500	8100	23:1	M10x70	47	1030
532-4(Ø18 )	Döküm Gövdeli İtme Çekme Bağlantı Elemanı	4500	8800	23:1	M10x70	47	1060
532-5(Ø20 )	Döküm Gövdeli İtme Çekme Bağlantı Elemanı	7500	18450	30:1	M12x80	100	2870

F1

:

Baskı Kuvveti

F3

:

Tutma Kapasitesi

Fi

:

Uygulama Kuvveti

Sipariş Kodu	A	B	E	E2	E3	E4	F	F2	G	H	H2	J	K	L	L2	L3 min.	L3 max.	N
532 - 3 ( Ø12 )	107	59	76,5	15,5	35,5-41		36,5-42,5	41	17,5	73	127	12	M8	156	81	24	58	8x11
532 - 3 (Ø14 )	107	59	76,5	15,5	35,5-41		36,5-42,5	41	17,5	73	127	14	M8	156	81	24	58	8x11
532 - 4 ( Ø16 )	130	71	74,5-75,5	18	35-41		41,5-53	41,5	20,5	86	159	16	M10	188	94	32	81	9x15
532 - 4 ( Ø18)	130	71	74,5-75,5	18	35-41		41,5-53	41,5	20,5	86	159	18	M10	188	94	32	81	9x15
532 - 5 (Ø20)	218	96	180,5	18,5	70	80-90	55-73	54-70,5	31,8	111	234	20	M12	322	122	39	94	11x20
