Yatay Dikey Süper İndeks Divizör 2

Yatay Dikey Süper İndeks Divizör 2

Özellik

1- Bu ürün süper indeks ile salyangoz dişli indeksin avantajlarını birleştirir.

2- Freze tezgahında baralama için veya başka bir makinada kullanıldığında salyangoz tahrik mekanizması sayesinde tekil indeks ve endirekt indeks işlemlerini gerçekleştirebilir.

3- Salyangoz tahriği devre dışı bırakılarak 24 delikli ana plakanın 2,34,6,8,12 ve 24'e bölme işlemi yapması sağlanabilir.

4- Ayna çıkartılıp tabla flanş'ı takıldığında yata dikey tip döner tabla olarak kullanılabilir.

5- Dişli oranı 1:90'dır. Vernielli kumanda kolu 1 dk olarak derecelendirilmiştir. 10 saniye hassasiyetine kadar okuma yapılabilir.

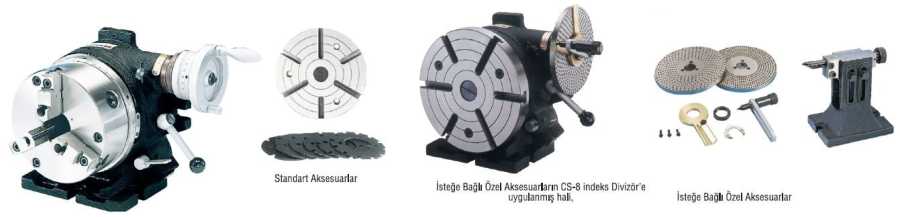

6- Süper indeks divizörler 3 ayaklı ayna, 10inc/250 mm tabla plakası ve indeksleme plakaları 2,3,4,6,8,12 ile birlikte gelir.

7- Karton ambalajda teslim.

Not : Ölçüler mm olarak verilmiştir.

CS serisi İndeks Divizörler Sipariş ve Ölçü Tablosu

Sipariş Kodu	Divizör Sayısı	Ayna Dış Çap	Ayna        İç Ayak	Ayna        Dış Ayak	Ayna        İç Çap	Yüzey Plakası  Dış Çap	Yüzey Plakası  Kalınlık	A	B	C	a
V-CS-6	2,3,4,6,8,12,24	167	4-42	10-156	44	203	50	250	235	221	220
V-CS-8	2,3,4,6,8,12,24	210	4-62	10-180	63	254	58	310	285	243	225

Sipariş Kodu	b	c	d	e	f	g	h	i	j	k	Ağırlık
V-CS-6	150	184	82	112	66	16	123	186	80	18	44.5kg
V-CS-8	160	201	82	125	75	16	155	232	80	18	71,5 kg
