Universal Açılı Döner Tabla

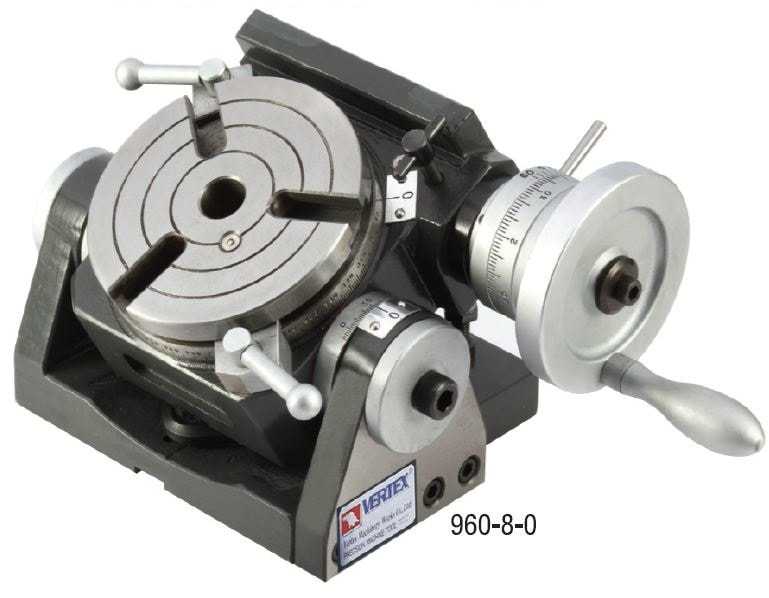

Universal Açılı Döner Tabla VU-100,VU-150,VU-200,VU-300

Özellik

1- Universal açılı döner tablalar kalıp ve makina parçası frezeleme, baralama vb.işlemler için özel olarak dizayn edilmiştir.

2- Hareket aralığı 0-90° olup,rijitliği yüksektir. Kapasite için gözvde profili düşük tutulmuştur.

3- Salyangoz dişli sertleştirilmiş ve tasarlanmıştır.Dişli oaranı 1:90'dır.

4- Çalışma tablası sıkalası tam 360° bölünmüştür. Kolun her bir turu tablayı 4° ( VU-300 için 3° 5") hareket ettirir.

5- Mikro ayar bir dakika olarak derecelendirilmiştir. Vernielli sıkala 10 saniye'ye kadar ayar imkanı sağlar.

6- Karşı punta ve divizör plakaları ( delikli ayna ) opsiyoneldir. Ölçüler döner tabla ile ayrılır.

7- Freze taşlama erozyon vb. tezgahlarda imalat yapmak için üretilmiştir.

Sipariş Kodu	A	B	C	D	E	F	G	Karşı Punta	Divizör Plaka	Ağırlık kg
V-VU-100	228	68	117	202	80	177	100	TS-1	DP-1	13,5
V-VU-150	266	75	140	246	90	216	150	TS-1	DP-1	21,5
V-VU-200	429	111	177	432	141	283	205	TS-3	DP-2	46,5
