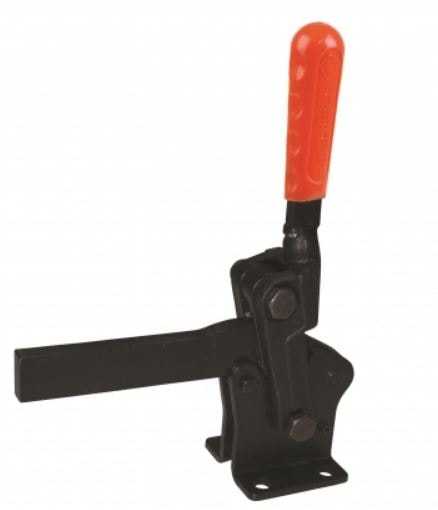

Lamalı Yatay Bağlantı - 241-D

Özellik

1- Dövme Çelikten üretilmiş ve karartma yapılmış kol

2- Sertleştirilmiş ve Taşlanmış Pimler

3- Sertleştirilmiş ve Yağlanmış Burçlar sayesinde Ağır yüklere karşı Dayanıklı ve uzun ömürlü ürünlerdir.

Sipariş Kodu	Model	F1 ( N )	F2 ( N )	F3 ( N )	F4 ( N )	F5 ( N )	F6 ( N )	Fi - Verim ( F1 )	Açı ( ± 5° )	Ağırlık
241-2-D	Lamalı Yatay Tabanlı  Modüler Bağlantı Elemanı	750	550	300	2500	1500	800	5:1	120°	300
241-4-D	Lamalı Yatay Tabanlı  Modüler Bağlantı Elemanı	1500	1050	600	5000	3000	1500	5:1	120°	1200
241-6-D	Lamalı Yatay Tabanlı  Modüler Bağlantı Elemanı	2000	1400	850	6000	3600	2000	5:1	120°	2200

F1 -F2-F3

:

Baskı Kuvveti

F4-F5-F6

:

Tutma Kapasitesi

Fi

:

Uygulama Kuvveti

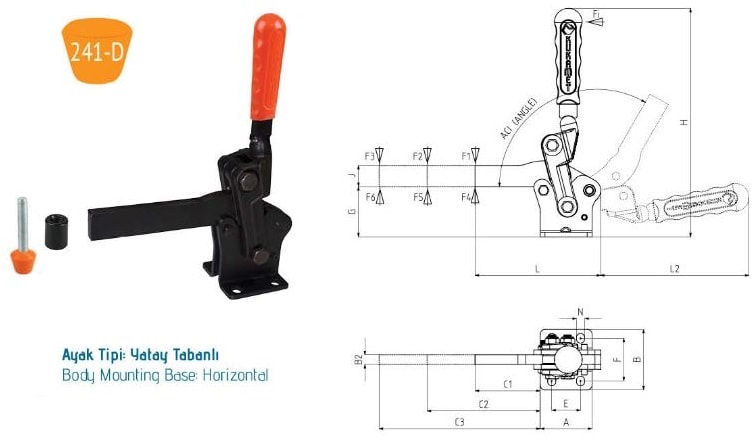

Sipariş Kodu	A	B	B2	C1	C2	C3	E	F	G	H	J	L	L2	N
241-2-D	36	48,5	6	38,5	88,5	138,5	20	30-34	30	143	14	77	103	6,5x8,5
241-4-D	54	63	10	68	118	168	30	43-46	52,5	238	22	131	170	8,5x10
241-6-D	70	74	12	86	130	180	45	51-53	71,5	280	27	166	198	10,5x11,5
