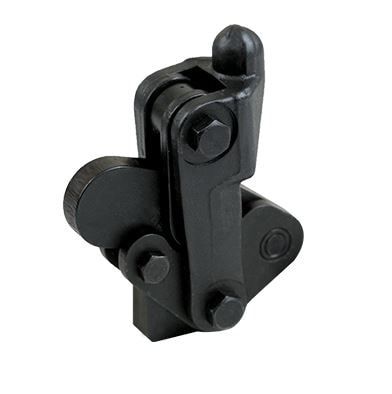

Dikey Oynar Tabanlı - 232

Özellik

1- Dövme Çelikten üretilmiş ve karartma yapılmış kol

2- Sertleştirilmiş ve Taşlanmış Pimler

3- Sertleştirilmiş ve Yağlanmış Burçlar sayesinde Ağır yüklere karşı Dayanıklı ve uzun ömürlü ürünlerdir.

Sipariş Kodu	Model	F1 ( N )	Fi - verim  ( F1 )	Açı ( ±5 ° )	Ağırlık ( gr )
232-2	Dikey  Oynar Tabanlı Modüler Bağlantı Elemanı	2500	5:1	180°	200
232-4	Dikey  Oynar Tabanlı Modüler Bağlantı Elemanı	7000	5:1	180°	830
232-6	Dikey  Oynar Tabanlı Modüler Bağlantı Elemanı	11000	5.1	180°	1600

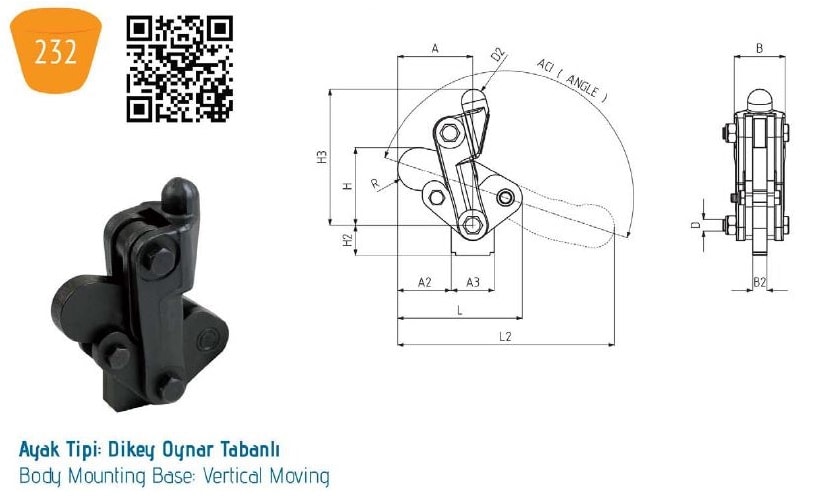

Sipariş Kodu	A	A2	A3	B	B2	D	D2	H	H2	H3	L	L2	R
232-2	36	26	20	23	6	M6	Ø10	31	17	55	56	98	9,5
232-4	44	29	30	36	10	M8	Ø17	52	23	94,5	79	135	15
232-6	69	51,5	35	46	12	M10	Ø22	73	30	120	112	197	18,5
