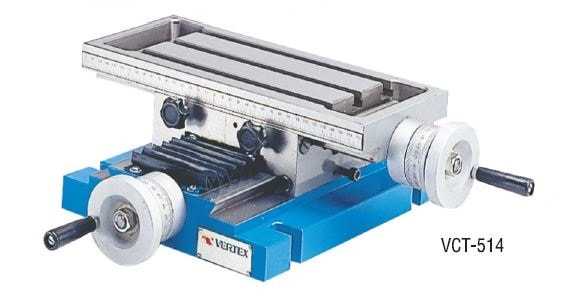

Hassas Çapraz Suport

Hassas Çapraz Suport

Özellik

1- Fc30 malzemeden üretilmiştir.

2- 100 mm'de 0.02 mm hassasiyet.

3- Hareketli yüzeyler sertleştirilmiş ve taşlanmıştır.

4- Kullanım yerleri iş parçası ölçümünde, özel tasarım tezgahların iş parçasına.

5- X ve Y ekseninde hareket vermede, matkap tezgahlarında delik delinicek parçanın hareket ettirilmesi vb. Özel tasarım işlerde kullanım için dizayn edilmiştir.

6- Ölçek oraı VCT-407 için 2,5 mm /0,02 mm,diğer ürünler için ise 4 mm/ 0,02 mm'dir.

7- T Yuva ölçüleri VCT-1024 için 1/2".

8- Diğer ürünler için 3/8"dir.

Hassas Çapraz Suportlar Sipariş ve Ölçü  Tablosu

Sipariş Kodu	A	B	C	E	F	Hareket	Toplam Yükseklik	Paket Ölçüleri ( ExBxY )	Ağırlık kg
V-VCT-407	100	180	130	100	115	50x80	100	290x240x140	12
V-VCT-514	150	350	250	300	206	156x170	134	510x450x240	33,5
V-VCT-820	200	500	300	400	250	200x250	155	640x520x200	72
V-VCT-1024	250	600	400	500	340	250x300	210	790x680x310	141

Ölçüler mm olarak verilmiştir.
