Ekonomik Tip Yatay Dikey İndeks Divizör

Özellik


1- Büyük kapasitesi  ( Ø3 - Ø100 ) ile pens sisteminden daha iyidir.

2- Basit ve hızlı operasyon 15°'lik 24 delikli taksimat

3- Açısal indeksleme için tabla ölçeği 1°'dir.

4- Tabla delik çapı 30 mm'dir.

5- Yatay - Dikey kullanım için uygundur. Freze ve matkap tezgahlarında kullanım için tercih edilir.

6- Tercihen iş parçasının durumuna göre karşı punta TS-1 adapte edilebilir.

Ölçüler mm olarak verilmiştir.

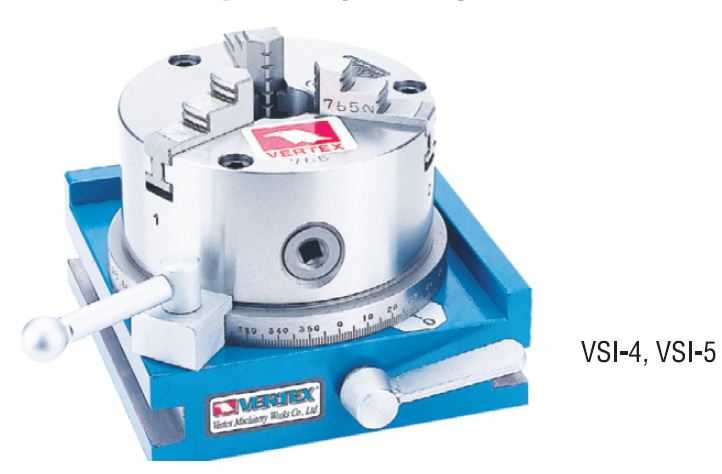

VSI-4, VSI-5 Yatay Dikey Divizör Sipariş ve Ölçü Tablosu

Sipariş Kodu	A	B	C	D	E	Ağırlık
V-VSI-4	187	146	146	80	135	10,5 kg
V-VSI-5	202	161	161	87	142	14,5 kg
