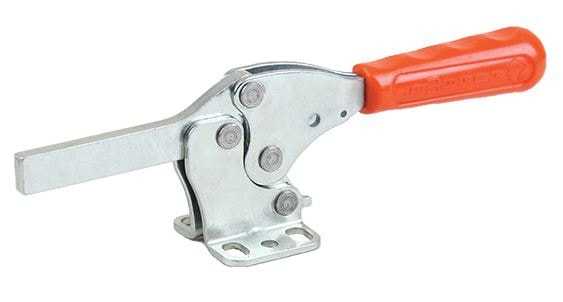

Lamalı Yatay Tabanlı -111-D

Yatay Tabanlı ​Lamalı Bağlantı Elemanı -111-D-C1

Özellik

1- Galvaniz kaplı , yüksek kaliteli çelik sac aksamı

2- Paslanmaz perçinler ve sertleştirilmiş burçlar

3- Yağa ve yanmaya dayanıklı baskı parçası

Sipariş Kodu	Model	F1 (N)	F2 (N)	F3 (N)	F4 (N)	F5 (N)	F6 (N)	F7 (N)	F8 (N)	Fi - (X1) Verim  ( F1:Fi )	Fi - ( C1) Verim ( F2:Fi )	Açı (±5°)	Ağırlık (gr)
111-1-D-C1	Yatay Tabanlı  Lamalı Bağlantı Elemanı	850	650	200	100	1000	800	200	125	7:1	3:1	90°	100
111-2-D-C1	Yatay Tabanlı  Lamalı Bağlantı Elemanı	1000	750	300	220	1200	1000	350	250	7:1	3:1	90°	200
111-3-D-C1	Yatay Tabanlı  Lamalı Bağlantı Elemanı	2300	1250	560	400	2500	1350	740	530	8.1	4:1	90°	300
111-4-D-C1	Yatay Tabanlı  Lamalı Bağlantı Elemanı	3500	1800	900	700	3650	2000	1035	800	9:1	4:1	90°	730
111-5-D-C1	Yatay Tabanlı  Lamalı Bağlantı Elemanı	4500	2000	1250	1000	5000	2125	1350	1080	10:1	5:1	90°	1400

F1 -F2-F3-F4

:

Baskı Kuvveti

F5-F6-F7-F8

:

Tutma Kapasitesi

Fi

:

Uygulama Kuvveti

Sipariş Kodu	A	B	B2	C1	C2	C3	E	F	G	H	H2	J	L	M	N	X1
111-1-D	33,5	32	5	43	93	143	14-23	17,5-20,5	21	40	95	10	148		5x10	15
111-2-D	37	40	5	66	116	166	23,7-26	20-27,5	28	51	110	14	184	Ø6	6x10	19
111-3-D	39,5	46,5	6	68	118	168	25,5	24-32,5	34	61	136	14	215	Ø6	7x11,5	25
111-4-D	58	60	8	100	150	200	41,5	36-43	45	82	175	19	296	Ø8,5	9x12,5	27
111-5-D	75	66	10	129	179	229	42-53	42	55	104	218	25,5	345	Ø10	10x15,5	37
