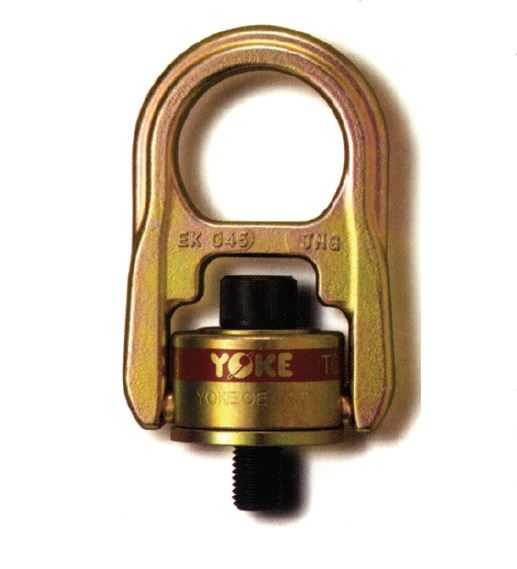

Kalıp Parlatma Mapaları (Döner Tip)

1- Bütün Yoke döner mapaları Asme B30.26 standartlarına uygun yada daha iyisidir.

2- Bütün dövme parçalar ve civata test sertfikalarına sahiptir.

3- Döner mapalar yüksek alaşımlı çelikten dövülerek, ısılı işlem uygulanarak imal edilmiştir.

4- Döner mapalar 360° kendi etrafında 180° mil etrafında döner.

5- Sarı galvanize edilerek,korozyona karşı güçlendirilmiştir.

6- Dişler Din En Iso 4762'ye göre 12.9 kalitedir.

7- Yük koruma çarpanı çalışma yükünün 2.5 katıdır. ( Test edilmiştir .)

8- Çalışma yükünün 1.5 katı ile 20.000 kere test edilmiştir.

9- 90° 'de test sonucu %100'dür.

10- Kritik noktaların %100  çatlak testi yapılmıştır.

11- Grade 80 ürünlerimiz Alman BG-Prufzent tarafından H91 sertifikalıfır. EN 1677'ye uygundur.

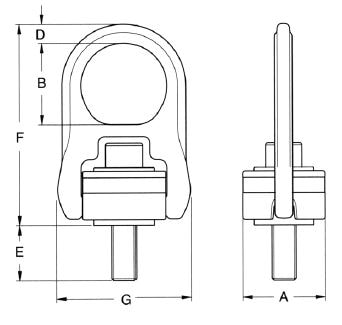

Sipariş Kodu	Çalışma Yük Limiti ( Ton )5:1	Çalışma Yük Limiti ( Ton 4:1	Tork	Cıvata Boyutu	Ölçüler    (mm) E	Ölçüler  (mm) A	Ölçüler  (mm) B	Ölçüler  (mm) D	Ölçüler    (mm) F	Ölçüler    (mm) G	Ağırlık N.W Kg.
8-203-005	0.45	0.55	16	M 10x1.50x45	11.May	40	41	9	102	65	0.5
8-203-010	1.05	1.30	38	M 12x1.75x60	14.0	65	64	15	158	105	0.5
8-203-019	1.90	2.40	81	M 16x2.00x65	19.0	65	64	15	158	105	1.7
8-203-021	2.15	2.70	136	M 20x2.50x70	24.0	65	64	15	158	105	1.9
8-203-030	3.00	3.75	136	M 20x2.50x80	25.0	85	79	19	204	134	4.2
8-203-042	4.20	5.25	312	M 24x3.00x80	25.0	85	79	19	204	134	4.2
8-203-070	7.00	8.70	637	M30x3.50x140	77.0	100	100	25	241	160	6.7
8-203-110	11.00	13.75	1005	M36x4.00x160	75.0	120	111	30	286	194	15.5
8-203-125	12.50	15.60	1005	M42x4.50x180	90.0	120	111	30	286	194	16.5
