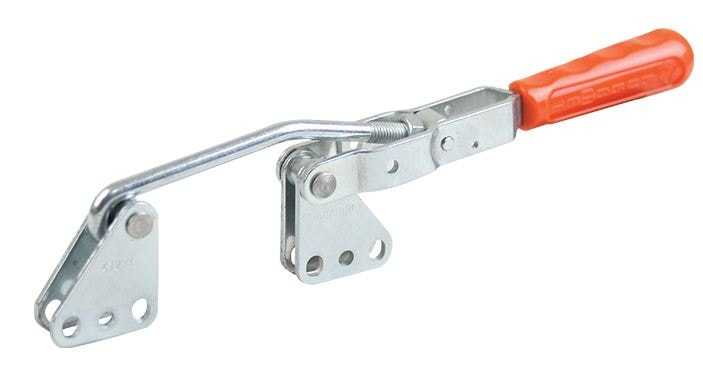

Dikey Tabanlı C Kanca Bağlantı Elemanı - 412



Özellik

1- Galvaniz kaplı , yüksek kaliteli çelik sac aksamı

2- Paslanmaz perçinler ve sertleştirilmiş burçlar

Sipariş Kodu	Model	F1 ( N )	F3 ( N )	Zamanlı Diş Boyu İnme İpiUzunluğu	Ağırlık  (gr )
412-2	Dikey Tabanlı  C  Kancalı	1500	1800	35	210
412-3	Dikey Tabanlı  C  Kancalı	2000	2500	41	325
412-4	Dikey Tabanlı  C  Kancalı	3500	3500	55	860
S412-2	Paslanmaz  Dikey Tabanlı  C Kancalı	1500	1800	35	210
S412-3	Paslanmaz  Dikey Tabanlı  C Kancalı	2000	2500	41	325
S412-4	Paslanmaz  Dikey Tabanlı  C Kancalı	3500	3500	55	860

F1

:

Baskı Kuvveti

F3

:

Tutma Kapasitesi

Sipariş Kodu	A	B	B2	C min.	C max.	D	E	F	G	H	H2	J	K	L min.	L max.	M	N
411-2	31	21,5	10	45	60	50	12-18	6-8	40	52	169	9	M6	200	215		6x9,5
411-3	38,5	25,5	12	60	75	80	19-25	7-7,5	39	57	205	12	M8	255	270		7x10
411-4	50	34	16	75	100	130	30	11,5	67	88	280	16	M10	335	360	Ø8,5	10,5x15
